Фланцевые соединения и их особенности

Фланцевые соединения трубопроводов и их значение

Трубопроводы любого типа обычно монтируют сварным методом, это надежно и гарантирует долгий срок службы. Однако бывают ситуации, когда необходимо периодически производить демонтаж узлов или сварка недопустима по условиям прокладки. В таких случаях используют фланцевые соединения. Это простой и надежный метод сборки позволяющий использовать множество дополнительных приспособлений.

Область применения фланцевых соединений


устройство фланцевых соединенийМонтаж устройств допустим на трубах размером более 32 мм. Благодаря использованию фланцевых соединений монтируют разветвления трубопроводов нефте-газовой промышленности, коммуникаций жилищно коммунальных хозяйств. Внутри жилых сооружений данный вид монтажных элементов практически не встречается.

Назначение фланцевых стыков:
  • монтаж трубопроводов материалов различных по структуре;
  • установка запорно-регулирующей аппаратуры;
  • очистка систем трубопроводов и установка измерительных приборов;
  • возможность отсечения части трубопровода для ремонта.

Из чего состоит фланец соединительный


В комплект поставки включает полный набор оборудования и аксессуаров, позволяющих выполнить соединение трубопровода соответствующего диаметра. Обычно в комплект входит 2 фланца одного размера, оснащенных отверстиями, соответствующими диаметру трубопровода. Герметизирующие прокладки и комплект болтовых соединений входят в монтажный набор.

Электроизоляция трубопроводов является важной частью монтажных работ и  осуществляется посредством надевания на болты специальных втулок. Прокладка в таком случае используется из  материала не проводящего электричество. При работе при малых давлениях, фланцы закрепляют болтовым соединением, при давлении 2,5 МПа и более применяют шпильки.


Физические показатели фланцевых соеинений


вид фланцевСоединительные фланцы подразделяют на два типа, проходные и глухие. Первые используют для монтажных работ различной сложности, вторые для блокировки участка трубопровода для ремонта или отладки.

В зависимости от страны производства изменяется маркировка и Госты изделий. Для оптимизации работ с оборудованием разных стран используют специальные таблицы.
Виды фланцев и их технические характеристики

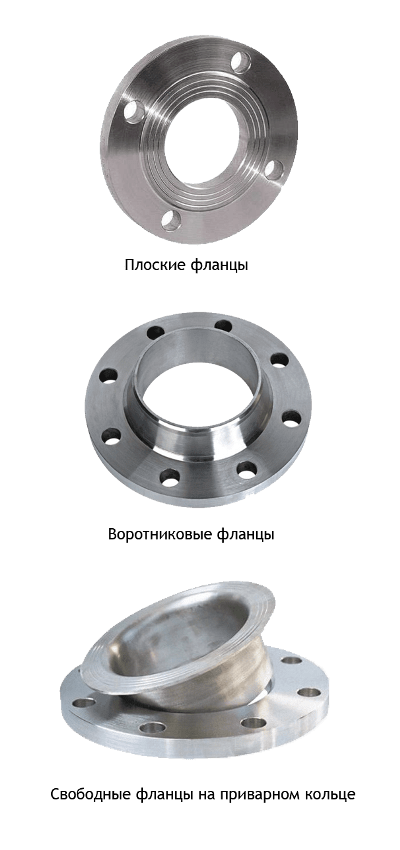

Соединительные фланцы подразделяются на воротниковые и плоские. Каждый вид работает при  определенных физических параметрах. При монтаже используется

Воротниковые применяют при давлениях до 20 МПа и температурах среды от -200 до +600 градусов. При монтаже используется сварка, к трубе приваривают выступ центральной части фланца.
Плоские не могут обеспечить столь высоких показателей и работают при малых давлениях, до 2,5 МПа и температурах от -30 до +300 градусов. Фланцы надевают на торцы и приваривают к краю.

Выбирая фланцы не стоит пренебрегать консультациями специалистов. Есть ряд особенностей, которые может учесть только квалифицированный практикующий сантехник.
